工作原理

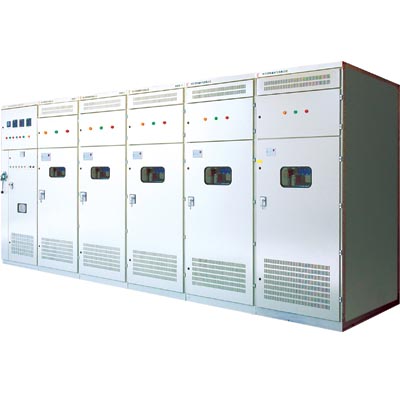

采用ABB的控制技術，根據系統無功電流變化和功率因數為依據，按照科學的控制策略投切電容器組，利用反并聯晶閘管模塊串聯之后組成閥組作為投切開關，通過先進的過零導通技術將電容器組接通到電網中去，達到吸收系統感性無功電流的作用。高壓TSC裝置由一臺控制柜及若干電容柜+閥組柜組成，由測控系統、保護系統、電容器組、電抗器、放電線圈、熔斷器、真空接觸器、晶閘管等元器件組成。
獨創特點
○ 獨創過零導通技術，投切準確度高；
○ 高壓大功率晶閘管，閥組一致性好；
○ 獨立的閥組柜結構，避免功率干擾；
○ 高位儲能觸發技術，觸發準確一致；
○ 光纖傳輸隔離技術，抗干擾能力強。
技術特點
○ 雙控制器組合技術，智能化程度高；
○ 手動自動模式切換，操作更加靈活；
○ 積木式的裝置結構，便于安裝增容；
○ 保護功能完善可靠，提高安全等級；
技術參數
○ 系統額定電壓：6kV, 10kV；
○ 額定頻率和相數：50Hz 3相；
○ 控制電源：220V 32A ,50Hz
○ 主回路接線：星形接線；
○ 補償后功率因數：0.9以上
